Shunts presso soudés

Conception, Qualification et Production sont notre offre pour la réussite dans la création des connexions électriques.

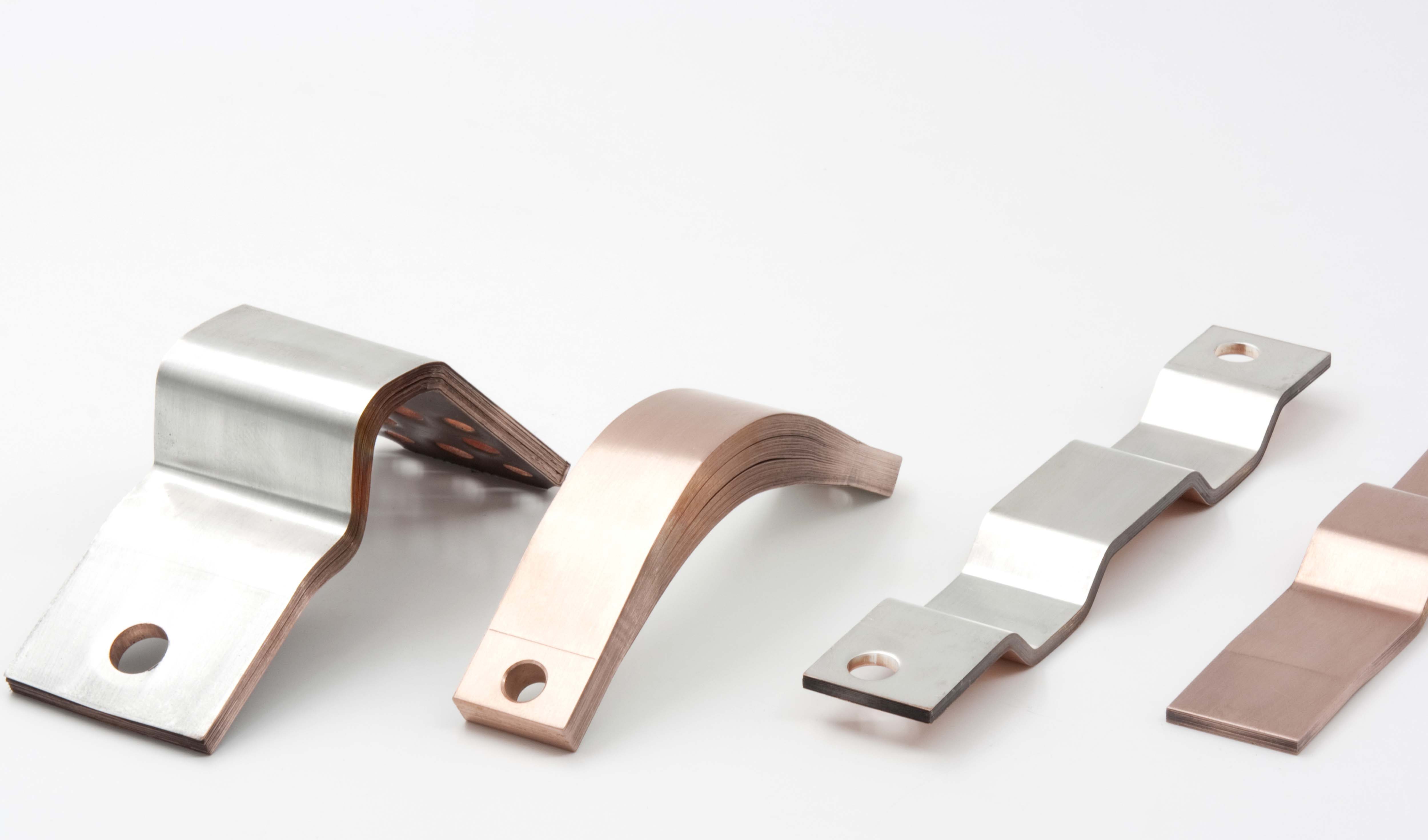

Les Shunts Presso Soudés D’International Wire Europe sont conçus à partir d’un assemblage de feuillards. Les plages de contacts sont réalisées selon le procédé de Soudure par Diffusion Atomique.

Ce procédé permet la reconstitution massive de la matière constituant les plages sous l’effet de la compression associée à la température.

La résistance de contact inter-lames n’existe plus, de même que l’effet d’arrachement de la matière lors de l’usinage, du perçage ou poinçonnage des plages.

Caractéristiques techniques

Classification du cuivre :

  • Suivant ISO 1337
  • Désignation : Cu-OF
  • Teneur en cuivre mini : 99.9%
  • Résistivité électrique : 1.7241 μ cm ( 100%I ACS )

Etamage électrolytique :

  • 5 μm (conditions d’exploitation normales)
  • 10 μm (conditions d’exploitation ambiance agressive)

Argenture :

  • 2 μm Procédé Dalic : dépôt électrolytique sélectif
  • 5 μm pour les feuillards externes

Avantages :

Soudure SDA :

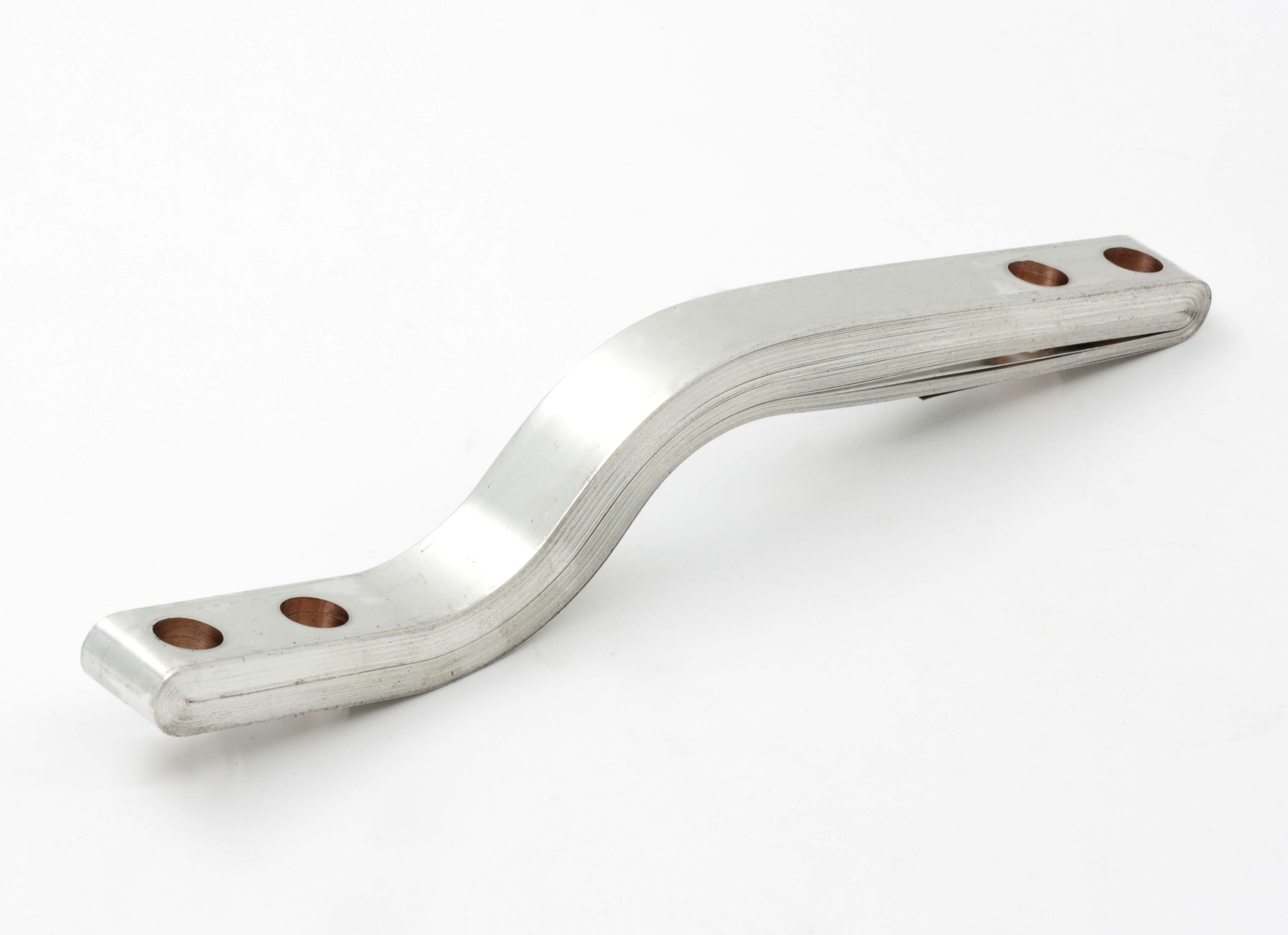

  • Mise en forme possible de shunts,
  • Mise en œuvre des plages étamées ou argentées au Dalic.

Soudure SDA BT :

  • Possibilité d’ajouter une lame d’argent sans aucun rejet chimique résiduel en exploitation,
  • Limitation de l’échauffement des feuillards évitant les phénomènes d’oxydation sur la partie souple et sur la plage de contact.

La gamme

Largeurs standards : 20 mm à 200 mm

Epaisseur des lames : 0.1 mm à 0.3 mm

Epaisseur du Shunts Presso Soudés : de 10 mm à 40 mm



En option :

  • Insertion de lames externes en feuillard argenté assurant la protection
    des plages sans traitement chimique.
  • Traitement de surface des plages de contact : étamé, argenté, nickelé ou doré.
  • Mise en place de plaquette de contact rapportée.
  • Finition de la plage – usinage, perçage ou poinçonnage.

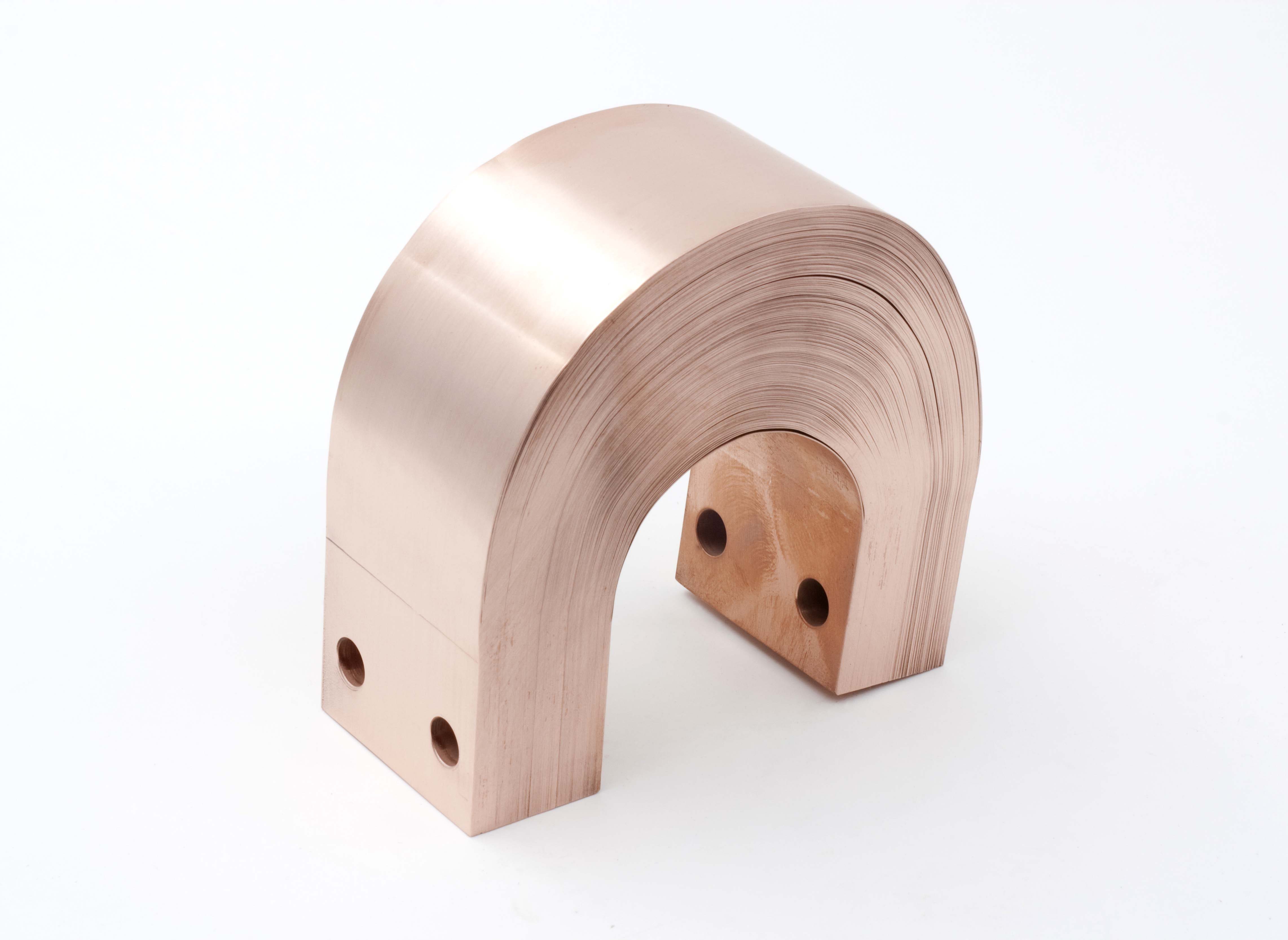

  • Mise en forme du shunt sur plan client.
  • Shunt extra-souple renforcé mécaniquement.

Applications

Toutes applications de transport de puissance, en remplacement : des câbles secs, des jeux de barres rigides.

L’appareillage électrique (Armoires, disjoncteurs, onduleurs).

Les transformateurs (connexion entre la gaine à barre et le transformateur).
